Basic Research https://doi.org/10.21041/ra.v14i1.713

Efecto de las nanoadiciones carbonosas en las funciones de percepción de la deformación y calefacción en pastas cementicias

Effect of carbonaceous nanoadditions on strain sensing and heating functions in cement pastes
Efeito de nano adições de base carbono nas funções de deformação e percepção de aquecimento em pastas cimentícias

B. del Moral1 , C. Farcas1 , O. Galao1 , F. J. Baeza1 , E. Zornoza1 , P. Garcés1*

1 Departamento de Ingeniería Civil, Escuela Politécnica Superior, Universidad de Alicante, España.

*Autor de contacto: pedro.garces@ua.es

Recibido: 15/04/2023
Revisado: 07/09/2023
Aceptado: 13/11/2023
Publicado: 01/01/2024


Citar como: del Moral, B., Farcas, C., Galao, O., Baeza, F. J., Zornoza, E., Garcés, P. (2024), “Effect of carbonaceous nanoadditions on strain sensing and heating functions in cement pastes”, Revista ALCONPAT, 14 (1), pp. 13 - 24, DOI: https://doi.org/10.21041/ra.v14i1.713

Resumen
En esta investigación se ha estudiado el uso de nanoadiciones conductoras, como los nanotubos de carbono (NTC) y productos de grafito (PG), en probetas de cemento para desarrollar las funciones de percepción de la deformación y calefacción. Para ello, se han fabricado probetas de pasta de cemento con adición de 1% NTC y 5% PG y se han realizado ensayos de calefacción en corriente continua (DC) y alterna (AC) a 20 V y 40 V. Además, se ha estudiado la influencia de la temperatura en los ensayos de percepción de la deformación en rangos comprendidos entre 0 °C y 60 °C, obteniéndose buenos resultados en ambas técnicas. Por tanto, estos materiales ofrecen una alternativa muy interesante en la monitorización estructural y pueden tener aplicaciones en la calefacción de infraestructuras como puentes y aeropuertos, evitando el uso de sustancias corrosivas.

Palabras clave: nanoadiciones; percepción; pastas de cemento; calefacción; resistividad.


1. INTRODUCCIÓN

Los sistemas de monitorización estructural aparecen para controlar el rendimiento de una estructura, con el fin de garantizar su seguridad y una vida útil adecuada, además de optimizar intervenciones de rehabilitación (Baeza et al., 2018). A pesar de las múltiples tipologías de sensores de deformación (sensores cerámicos piezoeléctricos, sensores de fibra óptica o galgas extensométricas), su durabilidad es limitada (Li et al., 2004; Song et al., 2006). Sin embargo, los sensores conductores de cemento han surgido como una alternativa interesante y pueden obtenerse fácilmente mediante la adición de un aditivo conductor, por ejemplo, fibras de carbono (FC), nanofibras (NFC) o nanotubos (NTC), a la matriz cementicia (Camacho-Ballesta et al., 2016; Han et al., 2015). La incorporación de estas adiciones conductoras mejora la conductividad eléctrica de la pasta cementicia, permitiendo que funcione como un sensor de deformación. Al medir los cambios en la resistividad eléctrica, el sensor puede detectar tensiones y deformaciones en la estructura. La posibilidad de correlacionar los cambios en la resistividad de los materiales con su deformación los hace, sin duda interesantes, para fines de monitorización estructural. Esta propiedad es comúnmente conocida como percepción de la deformación y ha sido ampliamente estudiada en los últimos años (Baeza et al., 2013a, 2013b; Chung, 1998; Galao et al., 2014; Ubertini et al., 2014, 2016).

La adición de un material conductor mejora la conductividad eléctrica del compuesto, convirtiéndolo en un material multifuncional que se puede aplicar a muchas otras funciones del hormigón, como el deshielo o como ánodo en técnicas electroquímicas (Carmona et al., 2015; del Moral et al., 2013). Una de las funciones más potentes y actuales que puede realizar un material cementicio conductor es la función de calefacción. El aumento de la temperatura del material se basa en el efecto Joule cuando se aplica una corriente eléctrica, en el cual el calor es generado por una corriente que fluye a través de un conductor (Ding et al., 2013; Liu et al., 2010). La capacidad de generación de calor de los materiales cementicios conductores de la electricidad está asociada con su resistencia, como lo expresa la primera ley de Joule (Wang et al., 2004). Controlando la potencia eléctrica suministrada, se puede ajustar la temperatura del compuesto. Cuando este concepto se aplica a los materiales estructurales, es posible utilizar el propio material estructural para provocar el derretimiento del hielo en su superficie (o para evitar su formación). Los sistemas de calefacción tradicionales de los edificios incluyen tuberías subterráneas, lámparas de calor infrarrojas, fluidos calentados y energía solar. Sin embargo, estos sistemas tienen una complicada construcción, un alto coste y una baja integridad con la estructura original, y por tanto su aplicación es limitada (Zhang et al., 2011). Yehia et al. (Yehia et al., 2000) y Chung (Chung, 2004) fueron pioneros en el desarrollo de esta función utilizando materiales cementicios conductores. Los compuestos en base cemento multifuncionales tienen una alta integridad estructural con las estructuras originales. Es decir, el daño inducido por la expansión térmica durante el calentamiento es insignificante, ya que su coeficiente de expansión térmica es similar al de las estructuras cementicias originales (Chung, 2004). El uso de estos materiales que pudieran ofrecer la posibilidad de aumentar su temperatura en infraestructuras de transporte como puentes o aeropuertos evitaría el uso de sales corrosivas que pudieran dañar las armaduras de acero, el propio hormigón y el ecosistema. Por lo tanto, estos materiales podrían ser viables para aumentar la temperatura ambiente de estancias o bien para prevenir la formación de hielo, o producir el deshielo, en infraestructuras de ingeniería civil, entre otras.

En esta investigación, se han llevado a cabo las funciones de percepción de la deformación y calefacción en probetas de cemento con nanoadiciones conductoras como NTC y productos de grafito.


2. PROCEDIMIENTO EXPERIMENTAL

2.1 Fabricación de las probetas de pasta de cemento conductora

Los materiales empleados en esta investigación han sido los siguientes:

El proceso de dispersión de las nanoadiciones resulta esencial para el óptimo aprovechamiento de sus propiedades cuando se integran en el seno de la matriz cementicia. Este proceso comenzó con el pesaje de los NTC bajo campana extractora. La concentración utilizada durante este tratamiento consistió en 18 gramos de NTC por cada 450 ml de agua. A continuación, las dispersiones de NTC se prepararon utilizando un robot de aspas de la marca Robot Coupé, durante 10 minutos. La suspensión resultante se homogeniza adoptando una consistencia menos líquida y parecida a una pasta. La pasta formada por el robot se vierte de nuevo en el recipiente, recogiendo toda la pasta de las paredes del robot mediante espátula de silicona y se agrega el superplastificante Sika Viscocrete 20-HE en una proporción de Plastificante/NTC = 0.4. A continuación, se aplica un tratamiento de ultrasonidos a la dispersión, durante 10 minutos utilizando una punta de ultrasonidos modelo Hielschier UP400St con una amplitud del 65%, utilizando un baño de hielo para evitar un aumento excesivo en la temperatura de la mezcla.

El amasado de las pastas se realizó con una amasadora de morteros. Las dispersiones preparadas se vertieron totalmente en el recipiente de la amasadora y se agregó cemento en tres partes, aproximadamente 600 g cada vez. Cada parte se mezcló durante 2 minutos a velocidad baja. Finalmente, cuando se habían agregado todas las partes de cemento, la pasta se mezcló durante 1 minuto más a velocidad alta. La relación agua/cemento para estas pastas formadas con una mezcla 1% de NTC y 5% de ABG1010 fue de 0.4.

A continuación, las pastas de cemento se vertieron en moldes normalizados y se compactaron mediante una mesa vibratoria. De cada molde se elaboraron 3 probetas de 4 x 4 x 16 cm3. Recién enrasada la pasta fresca en los moldes, se introdujeron en cámara húmeda hasta el día siguiente (24 h), cuando se extrajeron para su desmoldado y correcto etiquetado. Posteriormente, las probetas continuaron su curado en cámara húmeda (100 % HR) y a 20 °C durante 28 días, según la UNE-EN 196-1:2018. Después de 28 días de curado, se realizaron ensayos de caracterización mecánica en 3 probetas, 6 probetas se instrumentalizaron para los ensayos de conductividad y piezorresistividad y 6 probetas se preservaron para los ensayos de calefacción.

2.2 Descripción del ensayo de percepción en cámara climática

Previo a los ensayos de percepción de la deformación, las probetas se instrumentalizaron para posibilitar el registro de medidas, con el método de las cuatro puntas. Esta instrumentación consiste en el pintado de cuatro bandas perimetrales con pintura de plata (Conductive Silver RS 186-3600 de RS components), sobre cuatro cables de cobre, previamente enrollados perimetralmente según el esquema de la Figura 1.

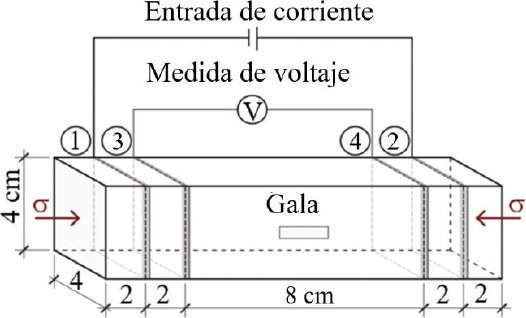

Figura 1. Esquema de la instrumentación de probetas para los ensayos de resistividad.

Los electrodos así fijados constituyen las conexiones eléctricas para la aplicación de una corriente eléctrica predefinida entre los puntos exteriores ① y ② al tiempo que se registra la diferencia de potencial medida entre los puntos interiores ③ y ④. La corriente eléctrica fue aplicada mediante una fuente digital Keithley 6220, de National Instruments Inc. La diferencia de potencial se midió con un multímetro digital Keithley 2002, de National Instruments Inc. Las galgas extensométricas de 10 mm (modelo 10/120 CLY41-4L-3M, suministrada por HBM) se utilizaron para registrar las deformaciones producidas tanto por las tensiones como por el incremento de temperatura producido durante el ensayo.

Los ensayos se realizaron en una prensa mecánica controlando la carga y la velocidad de aplicación de la misma con cámara climática modelo MUF 401, suministrada por Servosis. La temperatura del aire, dentro de esta cámara, se puede controlar con un rango de temperaturas comprendido entre -10 °C y 150 °C. Se representa la configuración de medida en el esquema de la Figura 2.

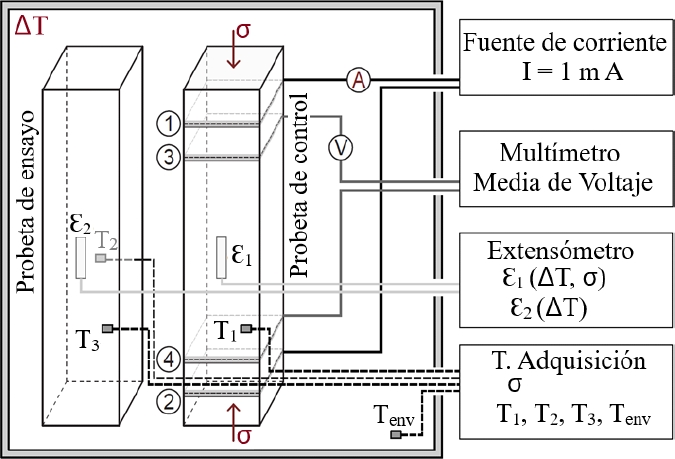

Figura 2. Esquema del ensayo dentro de la cámara climática (del Moral et al, 2021).

Además de las deformaciones relacionadas con la tensión aplicada, las muestras sufrieron deformaciones térmicas adicionales, debidas a cambios de temperatura. Para controlar este efecto, se colocó una segunda probeta (probeta de control) en la cámara climática. En esta probeta, no se aplicó carga, pero su galga fue registrando las deformaciones térmicas, que después fueron eliminadas de la medida de la probeta cargada.

La temperatura ambiente y la temperatura de la superficie de ambas probetas se midieron con sensores de temperatura tipo Pt-100. Además, en la probeta de control se realizó un pequeño taladro para instalar un termopar en su centro y poder controlar posibles gradientes térmicos. Para limitar el efecto de la pérdida de agua relacionada con el calentamiento de la probeta, las temperaturas se fijaron entre 0 °C y 60 °C (con incrementos de 20 °C).

2.3 Descripción del ensayo de calefacción

Los ensayos de calefacción se realizaron en condiciones de laboratorio, después del período de curado. Los ensayos consistieron en aplicar diferentes voltajes en corriente alterna y corriente continua entre los dos extremos de las probetas conductoras (4 x 4 cm2). Previamente se aplicó una capa de pintura conductora de plata para mejorar el contacto eléctrico entre los electrodos primarios (placa de cobre de 0.5 mm de espesor y fieltro de carbono de 2 mm de espesor) y el material cementicio. El montaje se puede observar en la Figura 3.

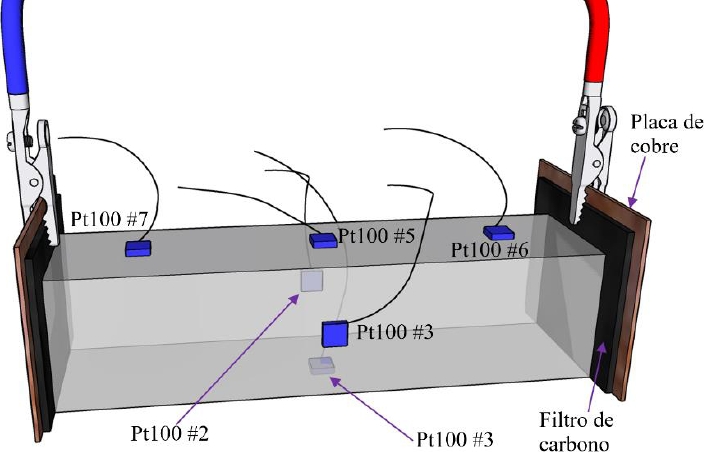

Figura 3. Esquema de una probeta de 4 x 4 x 16 cm3 preparada para ser ensayada.

Los cambios de temperatura en la superficie de las muestras se registraron continuamente mediante 6 detectores de temperatura de resistencia tipo Pt-100 conectados a un registrador de datos y otros dos sensores Pt-100 se colocaron para controlar la temperatura ambiente.

Las pruebas de calefacción se realizaron aplicando distintos voltajes. Cuanto mayor fue la tensión aplicada, más alta fue la temperatura registrada. Se aplicaron diferentes voltajes con una fuente de alimentación continua (DC) y una fuente de alimentación alterna F5V (AC, a 50 Hz). En ambos casos, la corriente eléctrica se midió con multímetros digitales Keithley2002.


3. RESULTADOS

3.1 Resultados en los ensayos de percepción a diferentes temperaturas

Se estudió la influencia de la temperatura entre 0 °C y 60 °C en ensayos aislados. La Tabla 1resume los parámetros relevantes de los ensayos realizados en días diferentes para 0 °C, 20 °C, 40 °C y 60 °C. Las probetas regresaban a temperatura ambiente de forma natural y al día siguiente se procedía a realizar la temperatura siguiente.

Tabla 1. Efecto de la temperatura sobre diferentes parámetros electromecánicos durante los ensayos de percepción de la deformación: resistividad eléctrica, módulo elástico, factor de galga y coeficiente R2 de Pearson de la regresión lineal.

Temperatura Resistividad eléctrica
(ohm·cm)
Módulo Elástico
(GPa)
Factor de Galga
(FG)
R2
0 °C 43.70 26.20 14.30 0.968
20 °C 43.80 26.00 17.40 0.971
40 °C 44.18 23.60 22.30 0.975
60 °C 45.70 23.10 58.80 0.888

Hubo un ligero aumento de resistividad con la temperatura, de 43.7 Ohm·cm a 0 °C a 45.7 Ohm·cm a 60 °C. En otro trabajo, tampoco se reportaron cambios significativos en la conductividad en el intervalo comprendido entre 50 y 115 °C (Demircilioğlu et al., 2019).

Por otro lado, la respuesta mecánica fue similar en todos los ensayos, con módulos elásticos entre 23 y 26 GPa (descartando cualquier daño estructural durante los procesos de carga o calentamiento) (del Moral et al., 2021). Sin embargo, hubo cambios severos en la respuesta piezorresistiva (véase Figura 4) y el factor de galga (FG) a 60 °C fue cuatro veces el FG a 0 °C. Se observó una clara tendencia creciente en el FG al calentar, especialmente en el último nivel de temperatura. No se tomó ninguna medida específica para evitar el intercambio de humedad entre las muestras y el medio ambiente. En la Figura 4 se muestran gráficamente los factores de galga en las diferentes temperaturas ensayadas.

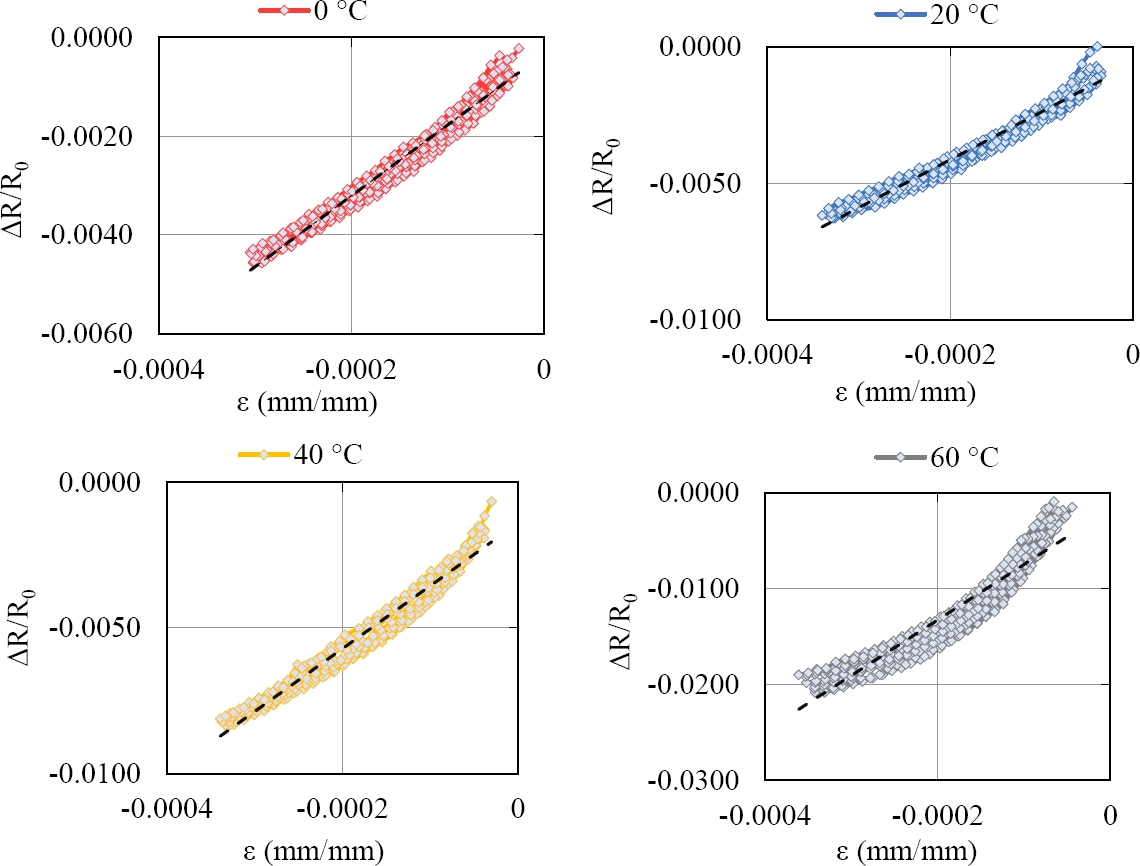

Figura 4. Respuesta piezorresistiva de la pasta de 1% NTC y 5% ABG1010 a diferentes temperaturas: 0 °C, 20 °C, 40 °C y 60 °C. Se representan los cambios de resistencia eléctrica frente a su deformación para obtener el factor de galga.

En investigaciones anteriores (Gomis et al., 2015), Gomis determinó que en 60 °C había un punto de inflexión en estos cambios de humedad, y durante los ensayos de calefacción se observó que el agua de los poros, en los materiales cementicios, podría sufrir un cambio de estado y comenzar a evaporarse. Esta modificación de la solución de los poros puede haber afectado el equilibrio entre las conducciones electrolíticas y electrónicas, mejorando el rendimiento de la percepción de la deformación en los ensayos después de un pequeño secado (Allam et al., 2020; Chung, 2004; Vilaplana et al., 2013).

Además, según Shifeng (Shifeng et al., 2007), la temperatura puede aumentar el efecto túnel en el rango por debajo de los 100 °C, porque los electrones transforman la energía térmica en energía cinética. Más allá del límite de 100-130 °C, se obtienen valores de resistividad más altos, por la presión de poro interna debido al aumento del vapor de agua.

En nuestro caso, las probetas se calentaron a una temperatura máxima de 60 °C, con el consiguiente secado superficial. Por lo tanto, la movilidad del electrón se incrementó debido a una mejor conducción electrónica y por el efecto túnel, que puede haber resultado en una respuesta piezorresistiva mejorada a dichas temperaturas.

3.2. Resultados en los ensayos de calefacción

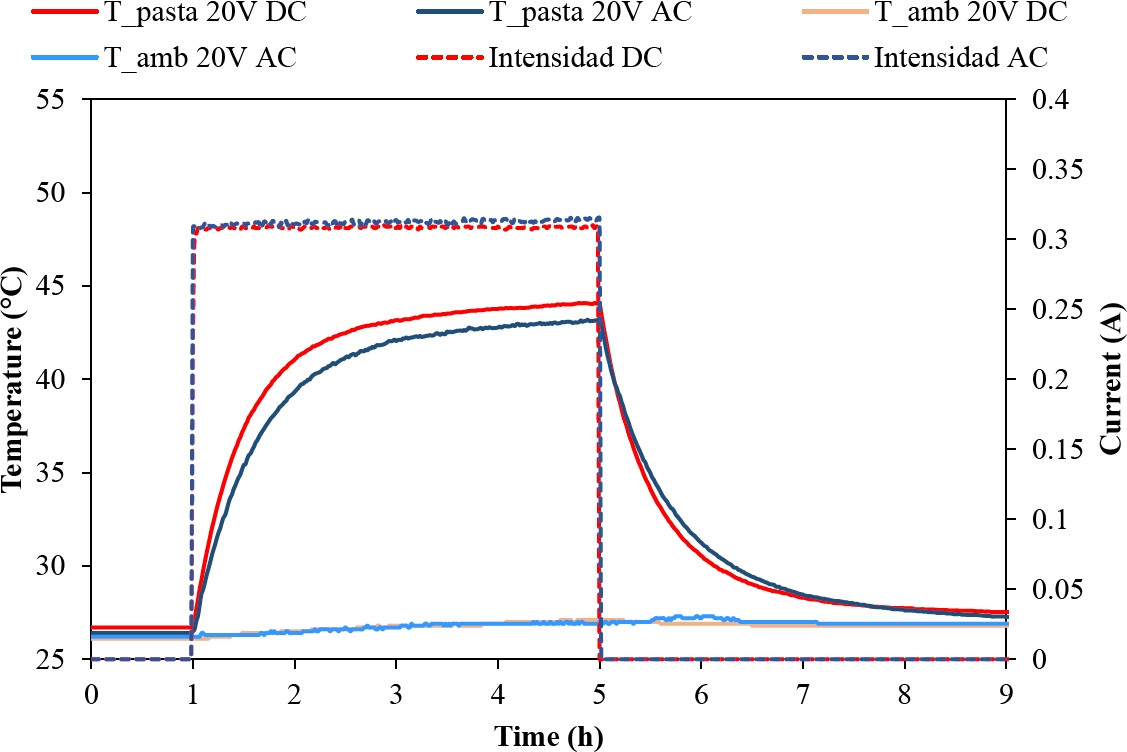

La Figura 5 muestra los resultados obtenidos para la pasta de cemento con 1% NTC y 5% ABG1010 aplicándole una tensión de 20 V AC y DC. Se muestran los valores promedio de temperatura de la muestra para ambos ensayos en ºC y la corriente monitorizada (líneas discontinuas) en amperios (A). En estos ensayos se ha conseguido un incremento de temperatura de +17 °C para ambos tipos de corriente, lo que podría ser una variación suficiente para la aplicación de sistemas de deshielo con temperatura ambiente superior a -15 °C.

Figura 5. Temperatura ambiente (T_amb), temperatura media de la muestra (T_pasta), ambas en ºC, y la corriente monitoreada (líneas discontinuas), en A, en función del tiempo (en horas), para ensayos de calefacción de pasta de cemento en AC y DC con un voltaje fijo de 20 V.

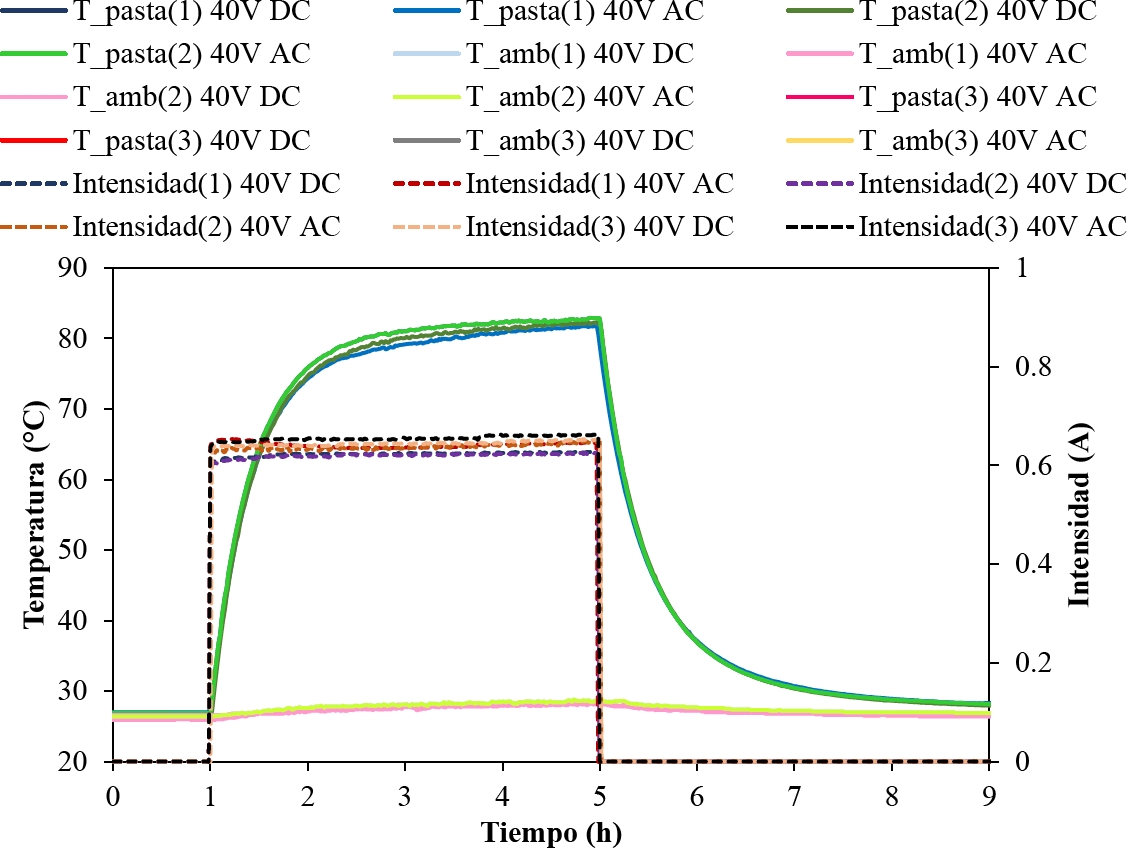

La Figura 6 muestra la temperatura de seis ensayos de calefacción con tres muestras diferentes de amasadas diferentes con el mismo voltaje (40 V) en DC y AC. Como se puede observar, los resultados son muy similares, lo que confirma la reproducibilidad (mismo comportamiento de diferentes muestras a la misma prueba).

Figura 6. Temperatura ambiente (T_amb), temperatura media de la muestra (T_pasta), ambas en °C, y la corriente (líneas discontinuas), en A, en función del tiempo (en horas), para pruebas de calefacción de pasta de cemento en AC y DC con un voltaje fijo de 40 V.

Como se puede observar, duplicar la tensión aplicada implica duplicar la corriente eléctrica, lo que implica una resistividad constante de los compuestos en el rango de temperatura mostrado (Farcas et al., 2021). Por otro lado, la temperatura máxima alcanzada a 40 V (AC y DC) es aproximadamente 3.3 veces mayor que la temperatura máxima alcanzada a 20 V (AC y DC).

La Tabla 2 resume las características eléctricas (resistividad, tipo de corriente y voltaje fijo aplicado), variación de temperatura y la característica energética, la potencia media, de las pruebas de calefacción. En todos los casos, se pueden obtener incrementos de alta temperatura con voltaje y corriente eléctrica relativamente pequeños. De hecho, el tipo de corriente aplicado parece no jugar un papel importante en el comportamiento térmico y el rendimiento energético de este material. La resistividad de las muestras permanece estable en todas las condiciones.

Tabla 2. Resumen de las características eléctricas (resistividad, tipo de corriente y tensión aplicada), variación de temperatura y potencia media

Resistividad
(ohm·cm)
AC/DC Voltaje
(V)
Intensidad
(A)
ΔT
(°C)
Potencia media
(W/m2)
67 DC 20 0.33 17.10 304
64 AC 20 0.31 17.00 310
64 DC 40 0.64 53.60 1267
67 DC 40 0.62 53.20 1228
67 DC 40 0.62 54.30 1224
66 AC 40 0.63 54.40 1230
64 AC 40 0.64 54.80 1273
63 AC 40 0.65 55.70 1294

4. CONCLUSIONES


5. AGRADECIMIENTOS

Esta investigación ha sido posible gracias a la financiación recibida de los fondos europeos del proyecto Grant Agreement 760940 MASTRO.
