Um modelo analítico para projeto de sapata de canto combinadas
Resumo
Este trabalho apresenta um modelo analítico para o dimensionamento de sapatas angulares combinadas submetidas a uma carga axial e dois momentos fletores ortogonais para cada pilar que leva em consideração a pressão real do solo sob a sapata, e a metodologia é baseada no princípio de que a integração da força cortante é o momento. O projeto atual considera a pressão máxima em todos os pontos de contato. Este modelo é verificado pelo equilíbrio das forças de cisalhamento e momentos. A aplicação do modelo é apresentada por meio de um exemplo numérico. Portanto, o modelo proposto é o mais adequado, pois gera um melhor controle de qualidade dos recursos utilizados.
Main Text
1. Introdução
Uma fundação ou mais comumente chamada de base que é o elemento de uma estrutura arquitetônica que a conecta ao solo e que transfere as cargas da estrutura para o solo. As fundações são divididas em dois tipos, rasas e profundas (Bowles, 2001; Das et al., 2006).
As fundações rasas para pilares são de cinco tipos principais: 1) sapatas corridas; 2) sapatas isoladas; 3) sapatas combinadas suportando dois ou mais pilares; 4) sapatas de cintamento ou de balanço; 5) lajes de fundação ou radier que cobrem toda a área de fundação (Bowles, 2001).
Uma sapata combinada é necessária para apoiar um pilar que está localizada muito perto do limite da propriedade, de modo a não invadir a propriedade adjacente. A base combinada pode ser uma laje de espessura uniforme ou uma viga em T invertida. Se o tipo de laje da sapata combinada for usado para apoiar dois ou mais pilares (geralmente dois), a laje deve ter uma forma retangular, trapezoidal ou em forma de T quando um pilar está mais carregado do que o outro (Kurian, 2005; Punmia et al., 2007; Varghese, 2009).
A pressão do solo sob uma sapata depende do tipo de solo, da rigidez relativa do solo e da sapata e da profundidade da fundação ao nível de contato entre a sapata e o solo.

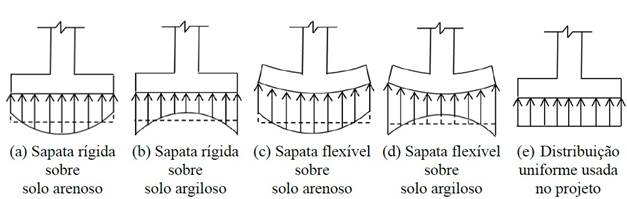

A Figura 1 mostra a distribuição da pressão do solo sob a sapata de acordo com o tipo de solo e a rigidez da sapata (Bowles, 2001).
Estudos sobre estruturas de fundação e modelos matemáticos para sapatas têm sido investigados com sucesso em vários problemas de engenharia geotécnica. As principais contribuições de vários pesquisadores na última década são: “Comportamento de sapatas retangulares carregadas repetidamente em areia armada” (El Sawwaf e Nazir, 2010); "Vibração não linear de placas de compósito híbrido em fundações elásticas" (Chen et al., 2011); "Tabelas de projeto estocástico para capacidade de carga da sapata" (Shahin e Cheung, 2011); “Otimização de partículas modificadas para projeto ideal de suporte estendido e muro de contenção” (Khajehzadeh et al., 2011); “Projeto de sapatas retangulares em novo modelo” (Luévanos-Rojas et al., 2013); “Projeto de sapatas circulares isoladas em novo modelo” (Luévanos-Rojas, 2014a); “Projeto de sapatas retangulares combinadas com um limite usando um novo modelo” (Luévanos-Rojas, 2014b); “Determinação dos estados limites últimos de fundações de superfície usando a abordagem de programação de expressão gênica (GEP)” (Tahmasebi poor et al., 2015); “Projeto de sapatas combinadas de aresta trapezoidal em um novo modelo” (Luévanos-Rojas, 2015); “Novo método iterativo para calcular a tensão na base da sapata sob flexão biaxial” (Aydogdu, 2016); “Um estudo comparativo para o dimensionamento de sapatas retangulares e circulares isoladas usando novos modelos” (Luévanos-Rojas, 2016a); “Influência da rigidez das sapatas na resistência à punção” (Fillo et al., 2016); "Um novo modelo para o projeto de sapatas de divisa retangulares combinadas com dois lados opostos restritos" (Luévanos-Rojas, 2016b); “Projeto estrutural de sapatas de pilares isoladas” (Abdrabbo et al., 2016); “Projeto ideal para sapatas retangulares isoladas usando pressão real do solo” (Luévanos-Rojas et al., 2017a); “Elementos finitos e análise experimental de sapatas de diferentes formatos na areia” (Anil et al., 2017); “Um estudo comparativo para o projeto de sapatas combinadas de formas trapezoidais e retangulares usando novos modelos” (Luévanos-Rojas et al., 2017b); “Desempenho de sapatas isoladas e dobradas” (El-kady e Badrawi, 2017); “Análise e projeto de vários tipos de sapatas isoladas” (Balachandar e Narendra Prasad, 2017); “Um novo modelo para sapatas combinadas em forma de T Parte II: Modelo matemático para design” (Luévanos-Rojas et al., 2018); “Resistência ao punçoamento de sapatas de concreto armado: avaliação do código de projeto” (Santos et al., 2018); “Efeito de fundações de solo na resposta à vibração de fundações de concreto usando um modelo matemático” (Dezhkam e Yaghfoori, 2018); “Análise de não linearidade no estudo de fundações de grades rasas” (Ibrahim et al., 2018); "Modelagem para sapatas combinadas Parte II: modelo matemático para projeto" (Yáñez-Palafox et al., 2019); "Método numérico para a análise e dimensionamento de sapatas quadradas isoladas sob carga concêntrica" ​​(Magade e Ingle, 2019).
O documento relacionado a este trabalho é: "O dimensionamento ideal para sapatas de canto combinadas" para obter apenas a área mínima da superfície de contato no solo entre o solo e a sapata (López-Chavarría et al., 2017), mas este documento não apresenta o projeto de sapatas de canto combinadas (inclinação efetiva e aço de armadura).

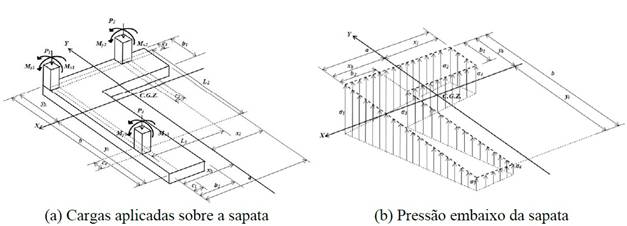

Este documento mostra um modelo analítico para o projeto de sapatas de canto combinadas sujeitas a uma carga axial e dois momentos de flexão ortogonais para cado pilar, e a pressão do solo na sapata é apresentada como uma função dos efeitos gerados por cado pilar, e a metodologia é baseada no princípio de que a integração da força cortante é o momento. O projeto atual considera a pressão máxima em todos os pontos de contato, pois o centro de gravidade da sapata é forçado a coincidir com a posição da força resultante das cargas. Este modelo é verificado pelo equilíbrio das forças de cisalhamento e momentos. A principal vantagem do modelo proposto é apresentar o momento, o cisalhamento na flexão e a punção por meio de equações analíticas. Portanto, o modelo proposto será o mais adequado, pois gera um melhor controle de qualidade nos recursos utilizados (mão de obra, materiais, pequenos equipamentos, etc.), pois se ajusta às condições da real pressão do solo.
2. Formulação do modelo proposto
As seções críticas para sapatas de acordo com o código são (ACI 318S-14, 2014): 1) O momento está localizado na face do pilar; 2) A cortante de flexão está localizada a uma distância "d" da face do pilar; 3) O punçionamento ocorre a uma distância "d / 2" em ambas as direções.

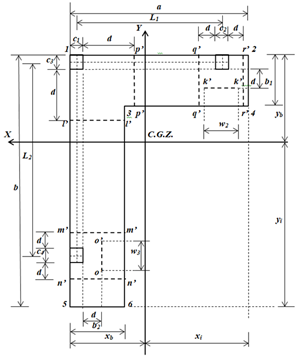

A carga axial e dois momentos fletores ortogonais (flexão biaxial) de cada pilar aplicado na sapata de canto combinada são mostrados na Figura 2 (a). A pressão sob a sapata de canto combinada que varia linearmente, e a tensão em cada vértice da sapata é apresentada na Figura 2 (b).
Os esforços na direção principal (eixos "X" e "Y") são obtidos:
(1)
onde: R, MxT, MyT, A, Ix, e Iy foram obtidas de (López-Chavarría et al., 2017).
Os esforços abaixo do pilar 2 (eixos “X2” e “Y2”) se encontram (ver Figura 3):
(2)
Os esforços abaixo do pilar 3 (eixos “X3” e “Y3”) são obtidos por (ver Figura 3):
(3)
onde: w2 e w3 são as larguras da superfície de análise nos pilares 2 e 3: w2 = c2 + d, w3 = c4 + d.
2.1 Cortantes por flexão e momentos flexionantes

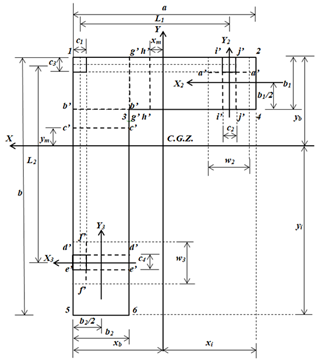

As seções críticas para momentos fletores são apresentadas nos eixos: a'-a ', b'-b', c'-c ', d'-d', e'-e ', f'-f', g ' -g ', h'-h', i'-i 'e j'-j' (consulte a Figura 3). As seções críticas para cortantes de flexão são apresentadas nos eixos: k'-k ', l'-l', m'-m ', n'-n', o'-o ', p'-p', q '-q' e r'-r '(consulte a Figura 4).
Nota: Quando os momentos em torno do eixo X são obtidos, os momentos em torno do eixo Y são considerados iguais a zero. Quando os momentos em torno do eixo Y são obtidos, os momentos em torno do eixo X não têm influência. Porque estes são eixos perpendiculares uns aos outros.
2.1.1 Cortantes de flexão e momentos em torno de um eixo paralelo ao eixo “X2” de - b1/2 ≤ y2 ≤ b1/2 - c3/2
A cortante " Vy2" é encontrada através do volume de pressão da área formada pelo eixo " X2" com largura " w2 = c2 + d " e a extremidade livre (lado interno) da sapata:
(4)
Ao integrar a equação (4) em relação a " y2", obtém-se:
(5)
onde: MX2 é e momento ao redor do eixo “X2” e Vy2 é a cortante a uma distância “y2”.
Agora, substituindo “y2 = − b1/2” e “MX2 = 0” na equação (5) e a constante “C1” é:
(6)
Substituindo a equação (6) na equação (5) e a equação do momento generalizado é apresentada a seguir:
(7)
2.1.2 Cortantes por flexão e momentos sobre um eixo paralelo ao eixo “X” de yb - c3/2 ≤ y ≤ yb
A cortante "Vy" é encontrada através do volume de pressão da área formada pelo eixo "X" com largura "a" e a extremidade livre (lado superior) da sapata:
(8)
Por integração da equação (8) com respeito a "y", obtemos:
(9)
onde: MX é o momento em torno do eixo "X" e Vy é a cortante na distância "y".
Agora, substituindo "y = yb " e " MX = 0" na equação (9) e a constante "C2" é:
(10)
Substituindo a equação (10) na equação (9) e a equação do momento generalizado é apresentada como segue:
(11)
Substituindo "y = yb − c3/ 2" na equação (11) para obter o momento em torno do eixo localizado no centro do pilar 1 e 2 " Mc3/2":
(12)
2.1.3 Cortantes por flexão e momentos sobre um eixo paralelo ao eixo “X” de yb - b1 ≤ y ≤ yb - c3/2
A cortante " Vy" é encontrada através do volume de pressão da área formada pelo eixo "X" com largura "a" e parte superior da sapata:
(13)
Ao integrar a equação (13) com respeito a "y", obtemos:
(14)
Agora, substituindo “y = yb - c3/2” e “MX = Mc3/2 - Mx1 - Mx2” na equação (14) e a constante “C3” é:
(15)
Substituindo a equação (15) na equação (14) e a equação do momento generalizado é apresentada como segue:
(16)
Substituindo “y = yb - b1” na equação (16) para obter o momento ao redor do eixo b’-b’ “Mb1”:
(17)
2.1.4 Cortantes por flexão e momentos sobre um eixo paralelo ao eixo “X” de yb - L2 - c3/2 ≤ y ≤ yb - b1
A cortante “Vy” é encontrada através do volume de pressão da área formada pelo eixo “X” e a parte superior da sapata:
(18)
Ao integrar a equação (18) com respeito a "y", obtemos:
(19)
Agora, substituindo “y = yb - b1” e “MX = Mb1” na equação (19) e a constante “C4” é:
(20)
Substituindo a equação (20) na equação (19) e a equação de momentos generalizados se apresenta como segue:
(21)
Substituindo “y = yb - L2 - c3/2” na equação (21) para obter o momento ao redor do eixo localizado no centro do pilar 3 “ML2”:
(22)
2.1.5 Cortantes por flexão e momentos sobre um eixo paralelo ao eixo “X” de yb - b ≤ y ≤ yb - L2 - c3/2
A cortante “Vy” pode ser encontrada através do volume de pressão da área formada pelo eixo “X” e a parte de cima da sapata:
(23)
Pela integração da equação (23), obtem-se:
(24)
Agora, substituindo “y = yb - L2 - c3/2” e “MX = ML2 - Mx3” e a constante “C5” é:
(25)
Substituindo a equação (25) na equação (24) e a equação dos momentos fletores generalizados é apresentada a seguir:
(26)
Nas seções seguintes, para obter as equações da cortante e dos momentos generalizados, é utilizado o mesmo procedimento utilizado anteriormente. Portanto, as equações para as cortantes de flexão e momentos generalizados são mostradas abaixo.
2.1.6 Cortantes por flexão e momentos sobre um eixo paralelo ao eixo “Y3” de - b2/2 ≤ x3 ≤ b2/2 - c1/2
(27)
(28)
2.1.7 Cortantes por flexão e momentos sobre um eixo paralelo ao eixo “Y” de xb - c1/2 ≤ x ≤ xb
(29)
(30)
2.1.8 Cortantes por flexão e momentos sobre um eixo paralelo ao eixo “Y” de xb - b2 ≤ x ≤ xb - c1/2
(31)
(32)
2.1.9 Cortantes por flexão e momentos sobre um eixo paralelo ao eixo “Y” de xb - L1 - c1/2 ≤ x ≤ xb - b2
(33)
(34)
2.1.10 Cortantes por flexão e momentos sobre um eixo paralelo ao eixo “Y” de xb - a ≤ x ≤ xb - L1 - c1/2
(35)
(36)
2.2 Cortantes por punção

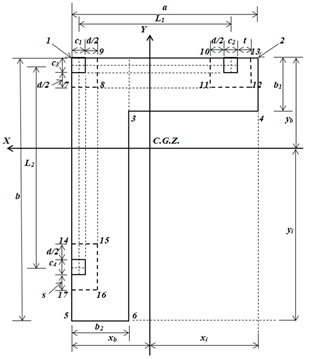

As seções críticas para cortantes de punção são mostradas na Figura 5.
2.2.1 Cortantes por punção para o pilar de canto (pilar 1)
A seção crítica para o pilar 1 é apresentada no perímetro formado pelos pontos 1, 7, 8 e 9 da sapata (ver Figura 5). A cortante de punção é obtida pela carga axial do pilar 1 menos o volume de pressão da área delimitada pelos pontos 1, 7, 8 e 9:
(37)
2.2.2 Cortantes por punção para o pilar límite (pilar 2)
A seção crítica para o pilar 2 é apresentada no perímetro formado pelos pontos 10, 11, 12 e 13 da sapata (ver Figura 5). A cortante de punção é obtida pela carga axial do pilar 2 menos o volume de pressão da área delimitada pelos pontos 10, 11, 12 e 13:
(38)
Nota: quando d/2 ≤ a - L1 - (c1 + c2)/2 → t = d/2, e quando d/2 > a - L1 - (c1 + c2)/2 → t = a - L1 - (c1 + c2)/2.
2.2.3 Cortantes por punção para o pilar límite (pilar 3)
A seção crítica para o pilar 3 é apresentada no perímetro formado pelos pontos puntos 14, 15, 16 e 17 da sapata (ver Figura 5). A cortante de punção é obtida pela carga axial do pilar 3 menos o volume de pressão da área delimitada pelos pontos 14, 15, 16 e 17:
(39)
Nota: quando d/2 ≤ b - L2 - (c3 + c4)/2 → s = d/2, e quando d/2 > b - L2 - (c3 + c4)/2 → t = b - L2 - (c3 + c4)/2.
3. Verificação do modelo proposto
O modelo proposto neste documento é verificado da seguinte forma:
1.- Para os momentos fletores nos eixos X2 e X: Quando “y2 = - b1 / 2” é substituído na equação (7), MX2 = 0 é obtido, se “y = yb” é substituído na equação (11 ) obtemos MX = 0 e, substituindo “y = yb - b” na equação (26), obtemos MX = 0. Portanto, as equações para os momentos fletores sobre os eixos X2 e X obedecem ao equilíbrio.
2.- Para os momentos fletores nos eixos Y3 e Y: Quando “x3 = - b2 / 2” é substituído na equação (28), MY3 = 0 é obtido, se “x = xb” é substituído na equação (30 ) MY = 0 é obtido, e substituindo “x = xb - a” na equação (36), MY = 0. Portanto, as equações para os momentos fletores nos eixos Y3 e Y obedecem ao equilíbrio.
3.- Para cortantes de flexão nos eixos X2 e X: Quando “y2 = - b1 / 2” é substituído na equação (4), Vy2 = 0 é obtido, se “y = yb” é substituído na equação ( 8) obtemos Vy = 0, e substituindo “y = yb - b” na equação (23) obtemos Vy = 0. Portanto, as equações para as cortantes de flexão nos eixos X2 e X obedecem ao equilíbrio.
4.- Para os momentos fletores nos eixos Y3 e Y: Quando “x3 = - b2 / 2” é substituído na equação (27), Vx3 = 0 é obtido, se “x = xb” é substituído na equação (29 ) obtemos Vx = 0 e substituindo “x = xb - a” na equação (35), obtemos Vx = 0. Portanto, as equações para as cortantes de flexão nos eixos Y3 e Y estão de acordo com o equilíbrio.
4. Aplicação do modelo proposto
O projeto de uma combinação de sapata de canto que suporta três pilares quadrados é mostrado abaixo com as seguintes informações: Os três pilares são de 40x40 cm, L1 = 5.00 m, L2 = 5.00 m, H (profundidada da sapata) = 2.0 m, PD1 = 300 kN, PL1 = 200 kN, MDx1 = 80 kN-m, MLx1 = 70 kN-m, MDy1 = 120 kN-m, MLy1 = 80 kN-m, PD2 = 600 kN, PL2 = 400 kN, MDx2 = 160 kN-m, MLx2 = 140 kN-m, MDy2 = 120 kN-m, MLy2 = 80 kN-m, PD3 = 500 kN, PL3 = 400 kN, MDx3 = 120 kN-m, MLx3 = 80 kN-m, MDy3 = 150 kN-m, MLy3 = 100 kN-m, f’c = 28 MPa, fy = 420 MPa, qa = 252 kN/m2, γc (densidade do concreto) = 24 kN/m3, γs (densidade de preenchimento do solo) = 15 kN/m3.
As cargas e momentos atuando na sapata de canto combinada são: P1 = 500 kN-m, Mx1 = 150 kN-m, My1 = 200 kN-m, P2 = 1000 kN, Mx2 = 300 kN-m, My2 = 200 kN-m, P3 = 900 kN, Mx3 = 200 kN-m, My3 = 250 kN-m.
A capacidade de suporte disponível do solo é considerada σmáx = 213.00 kN/m2, devido à capacidade de carga do solo “qa” o próprio peso da sapata é subtraído (γc pela espessura da sapata), e o peso próprio do preenchimento do solo (γs pela espessura do preenchimento).
Sustituindo “σmáx, L1, L2, P1, Mx1, My1, P2, Mx2, My2, P3, Mx3, My3” nas equações (30) a (42) do trabalho (López-Chavarría et al. 2017), e a solução por software MAPLE-15 se obtém: Amin = 11.31 m2, MxT = − 8.65 kN-m, MyT = 9.49 kN-m, R = 2400 kN, a = 6.36 m, b = 5.95 m, b1 = 1.00 m, b2 = 1.00 m, σ1 = 211.31 kN/m2, σ2 = 212.75 kN/m2, σ3 = 211.78 kN/m2, σ4 = 213.00 kN/m2, σ5 = 212.77 kN/m2, σ6 = 213.00 kN/m2.
As dimensões práticas da sapata combinada de canto que suporta três pilares quadrados são: a = 6.40 m, b = 6.00 m, b1 = 1.00 m, b2 = 1.00 m. Agora, as dimensões práticas para verificar as tensões são substituídas no mesmo software MAPLE-15, e a solução é: Amin = 11.40 m2, MxT = 27.89 kN-m, MyT = 7.89 kN-m, R = 2400 kN, a = 6.40 m, b = 6.00 m, b1 = 1.00 m, b2 = 1.00 m, σ1 = 212.30 kN/m2, σ2 = 211.11 kN/m2, σ3 = 211.34 kN/m2, σ4 = 210.34 kN/m2, σ5 = 207.68 kN/m2, σ6 = 207.49 kN/m2.
As propriedades geométricas da sapata são: xb = 2.02 m, yb = 1.82 m, Ix = 36.21 m4, Iy = 42.73 m4.
As cargas fatoradas e os momentos que atuam na sapata são: Pu1 = 680 kN, Mux1 = 208 kN-m, Muy1 = 272 kN-m, Pu2 = 1360 kN, Mux2 = 416 kN-m, Muy2 = 272 kN-m, Pu3 = 1240 kN, Mux3 = 272 kN-m, Muy3 = 340 kN-m. As cargas e momentos resultantes fatorados pelas equações (31) a (33) (López-Chavarría et al., 2017) são obtidas: Ru = 3280 kN, MuxT = − 4.21 kN-m, MuyT = 39.79 kN-m.
O momento sobre o eixo a'-a' pela equação (7) é obtido “Ma’ = 289.15 kN-m” em y2 = b1/2 - c3. O momento sobre o eixo b’-b’ pela equação (16) ) é obtido “Mb’ = − 1335.85 kN-m” em y = yb - b1. Agora, substituindo os valores correspondentes na equação (21) e diferenciando com relação a “y”, isso é igual a zero para obter a localização do momento máximo “ym = 0.12 m”, posteriormente se substitui na equação (21), e o momento é “Mc’ = − 1405.08 kN-m”. O momento sobre o eixo d’-d’ pela equação (21) é obtido “Md’ = 168.08 kN-m” em y = yb - L2 - c3/2 + c4/2. O momento sobre o eixo e’-e’ pela equação (26) é obtido “Me’ = 51.87 kN-m” em y = yb - L2 - c3/2 - c4/2.
O momento sobre o eixo f’-f’ pela equação (28) ) é obtido “Mf’ = 238.18 kN-m” em x3 = b2/2 - c1. O momento sobre o eixo g’-g’ pela equação (32) é obtido “Mg’ = − 1280.14 kN-m” em x = xb - b2. Agora, substituindo os valores correspondentes na equação (34) e diferenciando com relação a “x”, isso é igual a zero para obter a localização do momento máximo “xm = 0.37 m”, posteriormente se substitui na equação (34), e o momento é “Mh’ = − 1339.60 kN-m”. O momento sobre o eixo i’-i’ pela equação (34) é obtido “Mi’ = 278.39 kN-m” em x = xb - L1 - c1/2 + c2/2. O momento sobre o eixo j’-j’ pela equação (36) é obtido “Mj’ = 141.97 kN-m” em x = xb - L1 - c1/2 - c2/2.
A escala efetiva no pilar 2 é: 18.33 cm. A escala efetiva para o momento máximo “Mc’” é: 46.42 cm. A escala efetiva no pilar 3 é: 16.63 cm. A escala efetiva para o momento máximo “Mh’” é 45.32 cm. A escala efetiva depois de fazer várias propostas é: d = 92.00 cm, r = 8.00 cm e t = 100 cm.
A Tabela 1 mostra as cortantes de flexão que atuam na sapata e aquelas resistidas pelo concreto de acordo com a norma (ACI 318S-14).
A Tabela 2 mostra as cortantes de punção atuando na sapata e resistidas pelo concreto de acordo com a norma (ACI 318S-14).
A Tabela 3 mostra o aço de armadura para a sapata combinada de canto (ACI 318S-14).
Os efeitos que governam a espessura da sapata são os momentos de flexão, as cortantes de flexão e as cortantes de punção, e o aço da armadura é projetado por momentos. Para a espessura do exemplo numérico, o cisalhamento de flexão no eixo q'-q ' governa (consulte a Tabela 1).
A Tabela 4 mostra o comprimento mínimo de desenvolvimento para barras deformadas "ld" e o comprimento disponível "la". Portanto, o comprimento disponível é maior do que o comprimento mínimo de desenvolvimento em ambas as direções (superior e inferior) (consulte a Tabela 4). Portanto, não são necessários ganchos para a sapata combinada de canto.

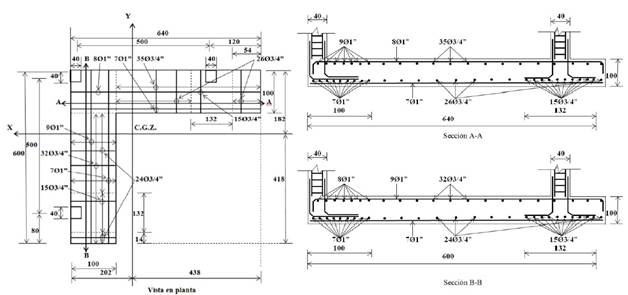

A Figura 6 mostra o aço da armadura e as dimensões da sapata de canto combinada em detalhes.
5. Conclusões
O novo modelo apresentado neste trabalho é aplicado apenas para o projeto de sapatas de canto combinadas. As considerações deste trabalho são: o membro estrutural é rígido e o solo que sustenta a sapata é elástico e homogêneo, o que obedece à equação de flexão biaxial, ou seja, a pressão varia linearmente.
O novo modelo apresentado neste documento conclui o seguinte:
1.- A espessura das sapatas angulares combinadas é determinada pela resistência à flexão e as sapatas isoladas são determinadas pela resistência à punção.
2.- O novo modelo não é limitado, enquanto o projeto atual considera que a pressão máxima em todos os pontos de contato, ou seja, a força resultante das cargas aplicadas coincide com a posição do centro geométrico da sapata.
3.- O novo modelo está mais ajustado às condições reais em relação ao desenho atual, pois o novo modelo leva em consideração a pressão linear do terreno e o desenho atual considera a pressão uniforme sobre toda a superfície de contato e esta é a pressão máxima.
4.- O novo modelo para o dimensionamento de sapatas de canto combinadas sujeitas a carregamento axial e dois momentos em direções ortogonais devido a cada pilar considera duas linhas de propriedade restritas, mas pode ser aplicado a três linhas de propriedade.
O novo modelo mostrado neste trabalho em termos de cargas aplicadas em cada pilar pode ser aplicado a: 1) Carga sem momentos, 2) Carga e um momento (flexão uniaxial), 3) Carga e dois momentos ortogonais (flexão biaxial).
Portanto, o modelo proposto é o mais adequado, pois gera um melhor controle de qualidade dos recursos utilizados.
As seguintes investigações podem ainda ser implementadas: 1) Uma continuação deste trabalho seria formular o custo mínimo para as sapatas de canto combinadas; 2) Quando as sapatas de canto combinadas suportam mais de dois pilares em cada direção; 3) O modelo proposto pode ser estendido para o projeto de lajes de fundação; 4) Quando a sapata é movida sobre outro tipo de solo, por exemplo em solos totalmente argilosos (solos coesos) ou em solos totalmente arenosos (solos granulares), o diagrama de pressão é diferente do linear e o diagrama pode ser parabólico (ver Figura 1).
